690V 높은 차단 용량 반도체 퓨즈

YRSA01-PK 690V

Galaxy Fuse(Yinrong)는 40A~630A의 전류 범위와 놀라운 200kA 차단 정격을 갖춘 AC 690V 시스템용으로 설계된 690V 높은 차단 용량 반도체 퓨즈의 전문 공급업체입니다. aR급 퓨즈인 이 퓨즈는 정확하게 특성화된 I2t 값으로 탁월한 전류 제한 성능을 제공하고 IEC60269-4, GB/T13539.4 및 CE 인증을 완벽하게 준수하므로 중공업 환경에서 전력 전자 장치 보호를 위한 강력한 선택입니다.

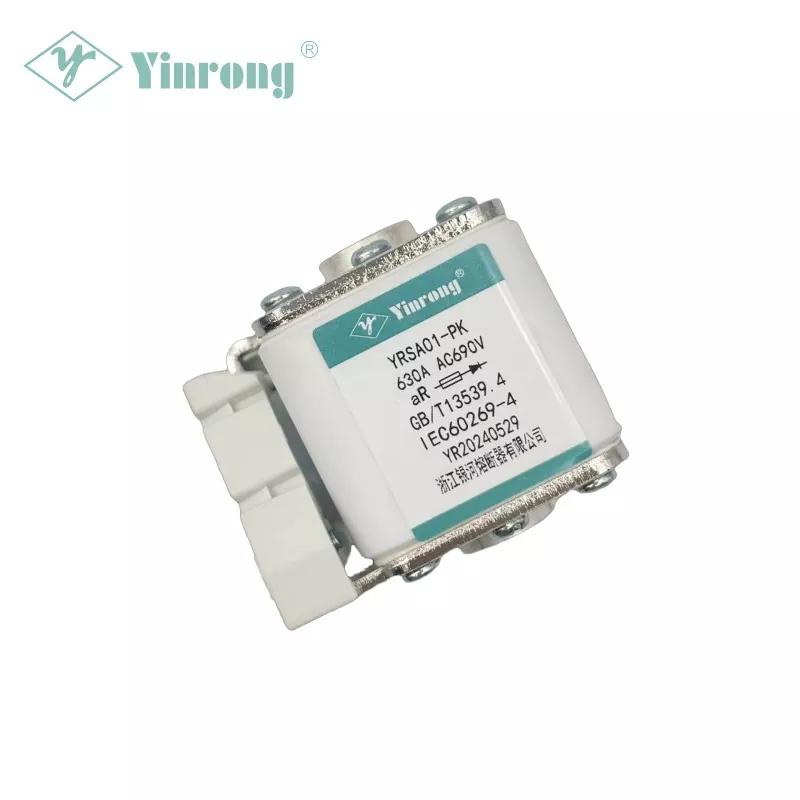

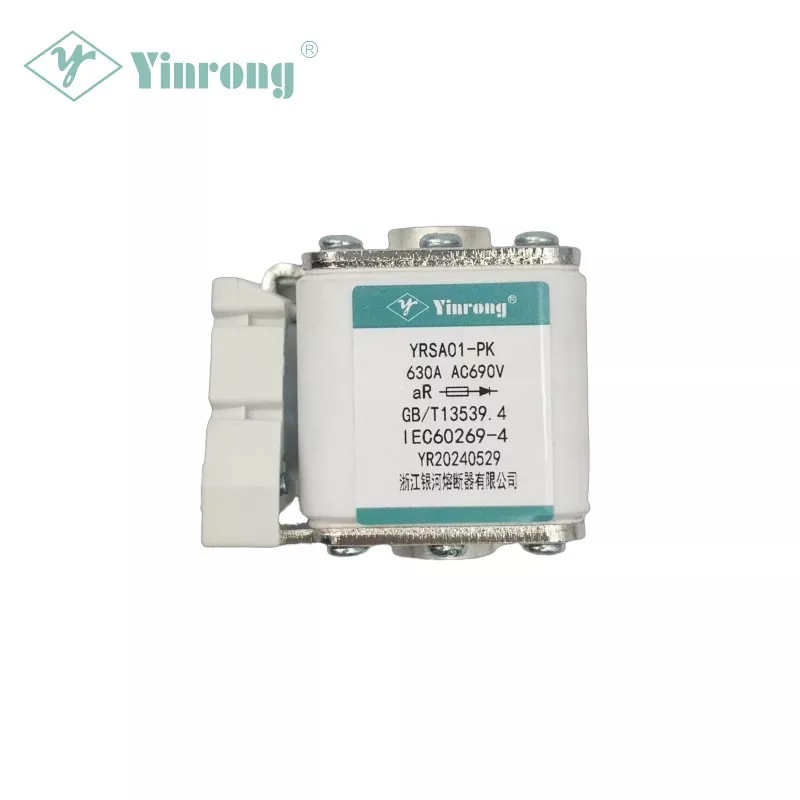

모델:YRSA01-PK 690V

문의 보내기

제품 설명

Galaxy Fuse(Yinrong)는 인버터, 드라이브 및 반도체 장치를 포함한 AC 690V 전력 변환 장비 보호 전용 제품 시리즈인 690V 높은 차단 용량 반도체 퓨즈 전문 공급업체입니다. 이 시리즈는 시스템 가동 시간과 구성 요소 안전이 가장 중요한 가장 까다로운 산업 조건에서 안정적인 과전류 및 단락 보호 기능을 제공하도록 설계되었습니다.

690V 높은 차단 용량 반도체 퓨즈는 40A~630A의 연속 전류 스펙트럼을 포괄하여 다양한 범위의 전력단을 수용합니다. aR 사용 범주의 이 퓨즈는 결함 전류에 대한 매우 빠른 응답을 보장하여 에너지 방출을 최소화하고 민감한 IGBT 및 사이리스터에 대한 열 스트레스를 줄입니다. 690V AC에서 200kA의 뛰어난 차단 용량(동급 최고 수준)은 심각한 단락 상황에서도 안전하고 안정적인 차단을 보장하여 시스템 설계자에게 탁월한 안전 마진을 제공합니다.

이 제품 라인은 국제 IEC60269-4 및 중국 GB/T13539.4 표준을 모두 엄격히 준수하며 유럽 시장 승인을 위한 CE 인증을 받았습니다. 이 시리즈는 사전 아크 및 총 제거 I²t 값이 명확하게 지정된 여러 암페어 등급으로 제공되므로 업스트림 및 다운스트림 보호 장치와 정밀하게 조정할 수 있습니다. 이러한 수준의 상세한 매개변수화를 통해 엔지니어는 자신 있게 선택적인 보호 체계를 달성하여 불필요한 트립을 줄이고 결함 격리를 보장할 수 있습니다.

기술 사양 외에도 690V 높은 차단 용량 반도체 퓨즈는 안전한 저저항 연결을 위해 M8 스터드 단자를 갖춘 견고한 구조로 제작되었습니다. Yinrong은 시간-전류 특성 및 전류 제한 곡선을 포함한 완전한 기술 문서를 제공하여 정확한 시스템 설계를 촉진합니다. 각 생산 로트는 ISO 9001:2015 인증 제조 시설과 야금, 재생 에너지 및 철도 운송 응용 분야에 대한 광범위한 현장 경험을 바탕으로 요소 정밀 에칭, 균일한 아크 소광 매체 충진, 포괄적인 공장 테스트를 포함한 엄격한 품질 보증 절차를 거칩니다. 690V 높은 차단 용량 반도체 퓨즈를 선택한다는 것은 시스템 안전, 보호 조정 및 장기적인 작동 신뢰성을 우선시한다는 것을 의미합니다.

매개변수

일련번호	정격전류 A	사전 아크 I²t A²	녹는 I²t A²	전력 손실 W
1	40	49	278	8
2	50	76	488	10
3	63	112	759	12
4	80	200	1180	15
5	100	330	2200	20
6	125	600	3700	24
7	160	1050	7300	30
8	200	1900	13300	34
9	250	3500	24100	40
10	315	6500	44100	48
11	350	8800	59100	54
12	400	15400	98500	60
13	450	20300	138500	66
14	500	29400	186100	70
15	550	38100	231200	75
16	630	52100	319000	79

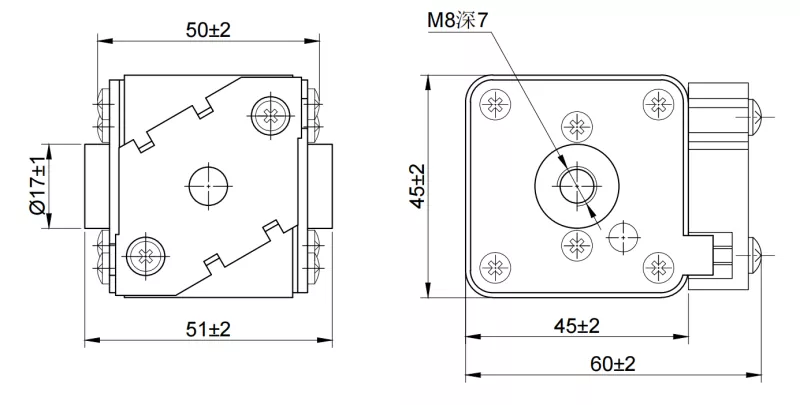

크기(mm)

승인 및 표준

·GB/T13539.4

·IEC60269-4

운영 등급

·gR

·아르

특징 및 이점

·200kA의 탁월한 차단 용량

·정밀하게 특성화된 I²t 값

·넓은 전류 선택(40A-630A)

·M8 스터드 터미널 디자인

·완전한 기술 문서

응용

·고출력 산업용 드라이브

·풍력 터빈 변환기

·야금압연공장

·광산 전기 시스템

·대형 UPS 및 백업 전원

원산지

·중화인민공화국

기존 융합 및 비융합

정격전류 (에이)	표준시 (시간)	기존 전류
		"gR"
		정보	lf
ln ≤63	1	1.13ln	1.6ln
63<인≤160	2
160	3
400	4
참고: ln은 퓨즈의 정격 전류입니다. lnf는 기존의 불융단 전류입니다. if는 기존의 퓨즈 전류입니다.
