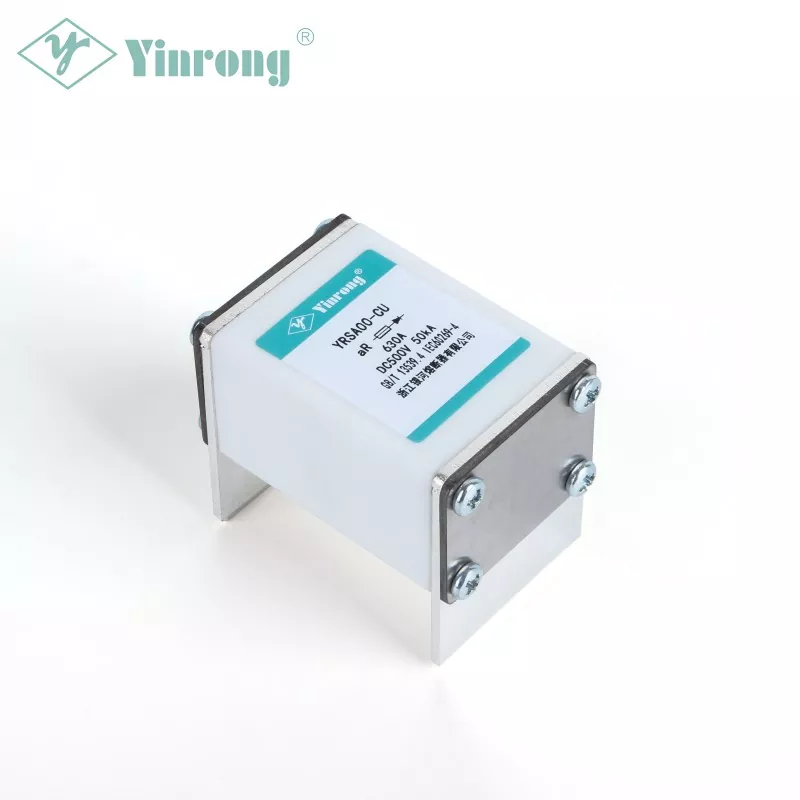

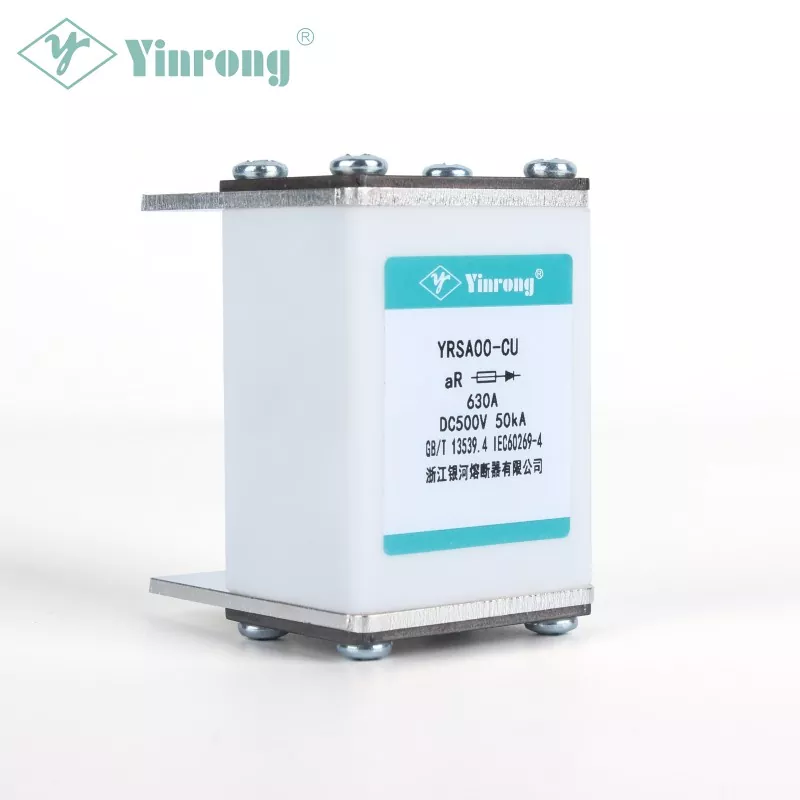

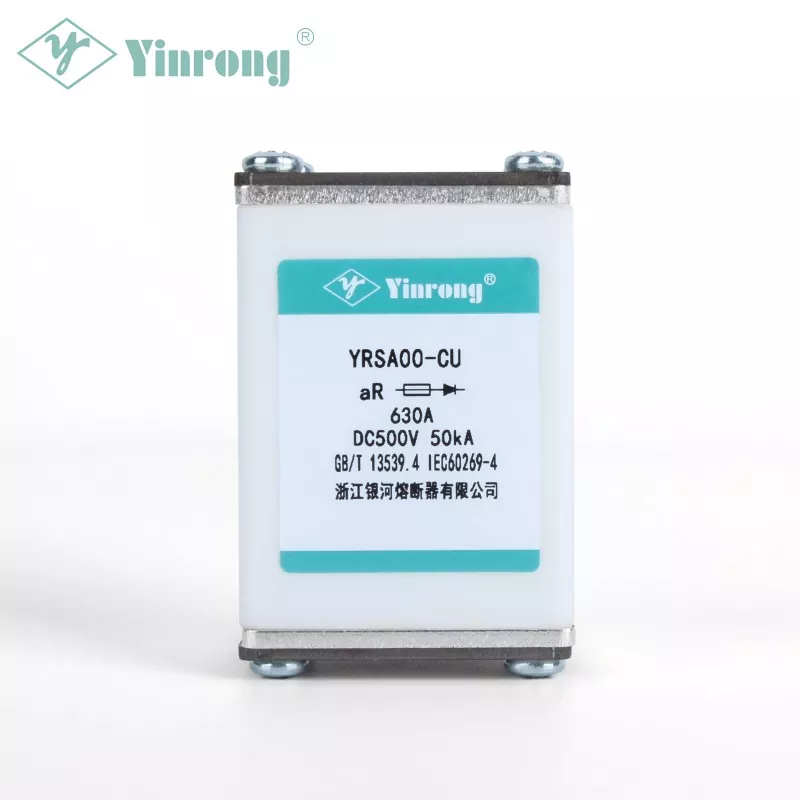

ESS 에너지 저장 사각형 몸체 고속 퓨즈 500V

YRSA00-CU 500V

Galaxy Fuse(Yinrong)는 정격 전압 500V DC, 전류 범위 100A~630A, aR 클래스, 낮은 I²t, 강력한 전류 제한, 50kA 차단 용량을 갖춘 배터리 시스템 및 전력 변환기의 DC 버스 보호용으로 특별히 설계된 ESS 에너지 저장 사각형 본체 고속 퓨즈 500V의 중국 선두 공급업체이며 IEC60269, DIN43653 인증을 받았습니다. CCC 및 CE 마크가 있는 GB/T13539.4.

모델:YRSA00-CU 500V

문의 보내기

제품 설명

Galaxy Fuse(Yinrong)는 현대 전력 전자 장치의 DC 버스바 및 반도체 스위치 보호 전용 제품 라인인 ESS 에너지 저장 사각 몸체 고속 퓨즈 500V를 생산하는 국내 최고의 제조업체입니다. 이 시리즈는 단락 및 지속적인 과부하 상황에 대한 엄격한 요구 사항을 처리하도록 설계되어 유틸리티 규모 및 상업용 에너지 시스템에서 안정적인 중단을 제공합니다.

에너지 저장 정사각형 본체 고속 퓨즈 500V DC는 DC500V의 정격 전압을 제공하고 100A~630A의 연속 전류 스펙트럼을 포괄합니다. aR급 장치인 이 장치는 매우 낮은 I²t 통과 에너지와 강력한 전류 제한 성능을 제공하여 오류 상태에서 IGBT 모듈과 환류 다이오드의 열 및 기계적 스트레스를 효과적으로 줄입니다.

이 제품은 IEC60269, DIN43653 및 GB/T13539.4를 포함한 여러 국제 및 국내 표준을 준수합니다. 시리즈의 모든 등급에는 중국 시장 접근을 위한 CCC 인증과 유럽 승인을 위한 CE 마크가 모두 포함되어 글로벌 프로젝트에 원활하게 통합할 수 있습니다. 콤팩트한 사각형 본체 외형은 직접 버스바 장착에 최적화되어 연결 저항과 기생 인덕턴스를 최소화합니다. 이는 고전류 DC 애플리케이션의 주요 이점입니다.

표준 구성 외에도 Galaxy Fuse(Yinrong)는 다양한 단자 도금, 시각적 트립 표시기, 보조 마이크로 스위치 어셈블리 등 에너지 저장 사각 본체 고속 퓨즈 500V DC에 대한 다양한 맞춤형 옵션을 제공합니다. 각 생산 배치는 ISO 9001:2015 인증 시설과 재생 가능 저장 장치 및 EV 인프라에 대한 광범위한 현장 경험을 바탕으로 정밀 요소 에칭, 균일한 아크 소광 미디어 충진, 100% 번인 테스트 등 엄격한 공정 내 품질 관리를 거칩니다. 이 시리즈를 선택한다는 것은 입증된 신뢰성, 완전한 규정 준수 및 지속적인 기술 파트너십에 투자하는 것을 의미합니다.

매개변수

일련번호	정격전류 에이	사전 아크 I²t A²	녹는 I²t A²	전력 손실 여
1	100	330	2200	20
2	125	600	3700	24
3	160	1050	7300	30
4	200	1900	13300	34
5	250	3500	24100	40
6	315	6500	44100	48
7	350	8800	59100	54
8	400	15400	98500	60
9	450	20300	138500	66
10	500	29400	186100	70
11	550	38100	231200	75
12	630	52100	319000	79

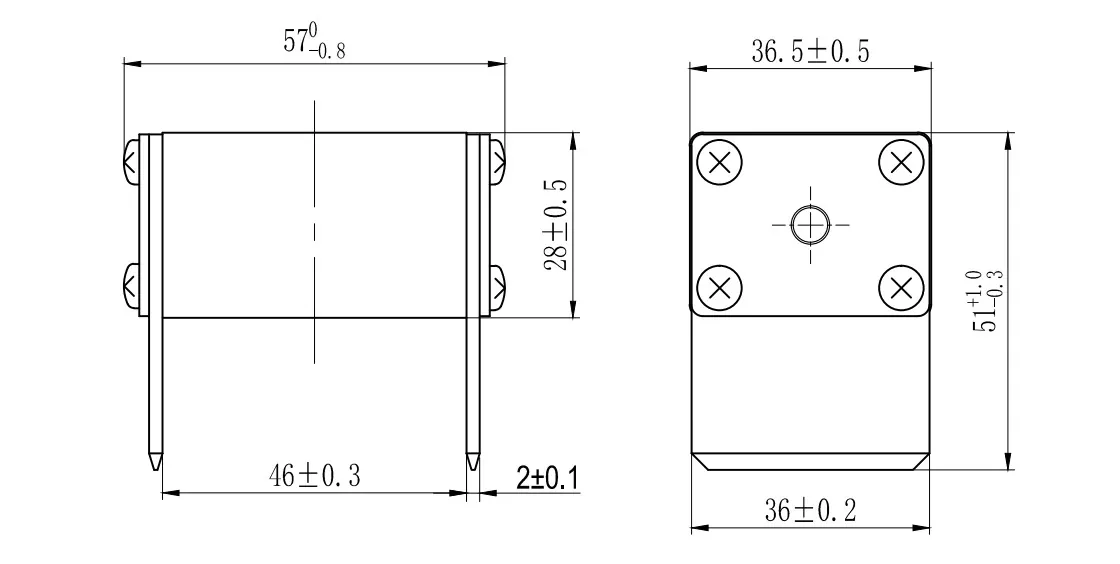

크기(mm)

승인 및 표준

·GB/T13539.4

·IEC60269-4

운영 등급

·gR

·아르

특징 및 장점

·전용 DC 버스 보호

·이중 전압 DC 기능(500V)

·부스바 친화적인 사각형 몸체

·넓은 전류용량 적용 범위(100A-630A)

·CCC+CE 이중인증

응용

·다용도 규모의 배터리 보관

·태양광+저장 하이브리드 플랜트

·철도 신호 및 보조 변환기

·전기 트럭 및 버스 구동계

·수소생산용 전기화학적 정류기

원산지

·중화인민공화국

기존 융합 및 비융합

정격전류(A)	표준시(h)	기존 전류
		“gR”
		정보	lf
ln ≤63	1	1.13ln	1.6ln
63<인≤160	2
160	3
400	4
참고: ln은 퓨즈의 정격 전류입니다. lnf는 기존의 불융단 전류입니다. if는 기존의 퓨즈 전류입니다.
