태양 광 발전 시스템의 태양 광 배열 보호를위한 퓨즈 선택 분석

태양 광 발전 시스템 (PV로 약어)은 사고 광 에너지를 전기 에너지로 직접 변환 할 수있는 구성 요소와 서브 시스템으로 구성되며, 그 중 태양 광 배열은 핵심 단위입니다. 태양 광 패널을 태양 광 패널을 태양 광 배열 연결 상자에 연결하여 사전 광기 배열을 직접 변환 한 다음 인버터로 수렴하거나 연결 상자를 통해 직접 적용합니다. 비용의 최대 70%를 차지하는 시스템의 일부로, 태양 광 배열의 보호 및 발전 효율의 최적화는 기술 개발의 주요 영역이되었습니다.

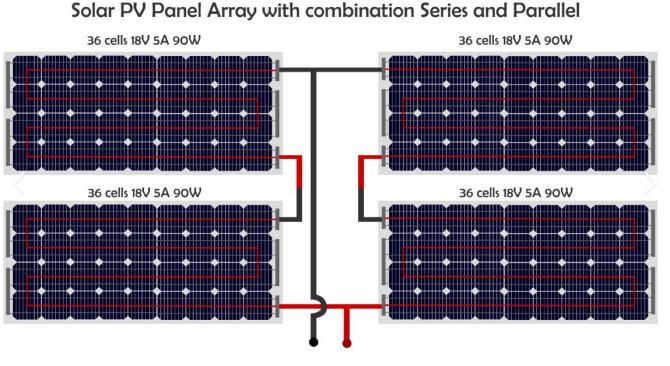

태양 광 시스템의 효율성을 향상시키기 위해, 다수의 태양 광 패널이 직렬로 연결되어 광전지 줄을 형성하고, 여러 그룹의 광전지 문자열이 병렬로 연결되어 태양 광 배열을 형성한다. 태양 광 배열의 전류는 연결 상자를 통해 수렴되어 다운 스트림 애플리케이션 링크로 들어갑니다. 태양 광 패널이 에너지 부하가되지 않고 결함이 발생할 때 전반적인 발전 효율에 영향을 미치고, 오해 또는 국소 이상으로 인한 과전류 위험을 방지하기 위해서는 각 태양 광 스트링을 양쪽 끝에 퓨즈로 설치해야합니다. 광전지 문자열에서 단락 결함이 발생하면, 시리즈 퓨즈는 결함이있는 부분을 빠르게 불고 분리하여 배열의 정상적인 작동을 보장합니다.

또한 어레이 퓨즈는 특히 단락 전류가 단일 PV 스트링의 전류보다 높은 경우 다운 스트림 구성 요소로부터의 전류에 대한 보호를 제공 할 수 있습니다. 퓨즈의 정격 파괴 용량은 시스템의 안전한 작동을 보호하기 위해 이러한 극한 조건을 다룰 수 있어야합니다.

국제 표준 및 국내 사양

PV DC 측의 보호 측면에서 관련 국제 및 국내 표준은 중요한 지침을 제공합니다. 예를 들어, 미국 국가 표준 제 690.99 조쌀/NFPA 70"National Electrical Code"(NEC)는 PV 서브 시스템 회로의 도체와 장비, PV 출력 회로, 인버터 출력 회로 및 에너지 저장 배터리 회로의 도체 및 장비는 도체 및 장비 보호 조항의 요구 사항을 충족해야한다고 명시하고 있습니다. 또한 중국은 동등한 IEC 표준을 채택합니다GB/T 16895.32-2021표준 테스트 조건 하에서 케이블의 연속 전류 운반 용량이 단락 전류의 1.25 배 또는 크기에 해당하는 경우 과부하 보호를 무시할 수 있지만 제조업체의 특정 제품 지침과 함께 퓨즈를 선택하는 것이 좋습니다.

IEC가 개발했습니다IEC 60269-6 표준특히 태양 광 시스템 보호 퓨즈의 경우, 연속적인 단락 전류를 견딜 수 있고 빠르게 날아가는 것과 같은 태양 광 퓨즈의 성능 요구 사항을 명확하게 규정합니다. 동시에 UL의 기술 사양주제 2529태양 광 시스템에서 저전압 퓨즈에 대한 중요한 지침을 제공합니다. 이 둘은 블로킹 전류 계산과 온도 보정 계수의 사용에서 약간 다릅니다.

퓨즈 선택 고려 사항

태양 광 시스템에서 퓨즈를 선택할 때 다음 지표는 다음에 중점을 두어야합니다.

정격 전압 : 퓨즈의 정격 전압은 시스템에 도달 할 수있는 최대 개방 회로 전압 (VOC)을 충족해야합니다. 특히 추운 지역에서는 가장 낮은 주변 온도에서 태양 광 패널의 개방 회로 전압 보정 값을 고려해야합니다.

정격 전류 : 태양 광 패널과 직렬로 연결된 퓨즈의 경우, 정격 전류는 1.56 이상 ISC (ISC는 단락 전류)가 필요합니다. IEC 표준은 ISC 이상으로 개정되었으며 미국 UL 표준은 1.35 ISC 이상입니다. 실제 응용 프로그램 환경과 함께 선택해야합니다.

파괴 용량 : 퓨즈의 파괴 용량은 단락 전류 피크에 대처하고 장비를 손상으로부터 보호하기에 충분해야합니다.

환경 적응성 : 고온 또는 조밀 한 설치의 경우 장기 안정적인 작동을 보장하기 위해 퓨즈 제조업체의 권장 사항에 따라 정격 값을 적절하게 줄여야합니다.

결론

태양 광 배열에 DC 퓨즈를 설치하는 것은 장비를 보호하고 발전 효율성을 향상시키는 데 필요한 수단 일뿐 만 아니라 전체 시스템의 안전한 작동을 보장하는 데 중요한 조치이기도합니다. 합리적인 퓨즈를 선택하려면 시스템의 장기 신뢰성과 경제를 보장하기 위해 태양 광 패널의 작업 환경, 단락 전류, 개방 회로 전압 등과 같은 요소를 포괄적으로 고려해야합니다.

예를 들어, Zhejiang Galaxy Fuse Co., Ltd 's1000VDC 30A 10x38mm 태양 광 퓨즈 링크그리고1500VDC 30A 10x85mm 태양 광 PV 퓨즈 링크그리고1500VDC 630A 3L 볼트 타입 태양 광 PV 퓨즈 링크태양 광 퓨즈는 태양 광 연결 캐비닛의 주요 보호 위치에서 널리 사용되었습니다. 탁월한 성능과 대표적인 인증을 통해 이러한 퓨즈는 태양 광 발전 프로젝트를위한 안정적이고 신뢰할 수있는 솔루션을 제공하여 시스템이 효율적으로 작동 할 수 있도록 도와줍니다.
