고속 작동 퓨즈와 일반 퓨즈: 실제 차이점은 무엇입니까?

전력 전자 시스템 설계에서 퓨즈 선택은 장비 안전 마진과 결함 보호 효과를 직접적으로 결정합니다. 고속 작동 퓨즈와 일반 퓨즈를 비교하는 경우 많은 엔지니어는 재료 과학, 응답 메커니즘 및 응용 시나리오의 근본적인 차이점을 간과하고 정격 전류 및 전압만을 기준으로 대략적인 선택을 합니다. 이러한 감독은 새로운 에너지 및 에너지 저장 시스템에 심각한 위험을 초래할 수 있습니다.

이 기사에서는 구조 설계 및 융합 메커니즘부터 응용 분야 경계에 이르기까지 고속 작동 퓨즈와 일반 퓨즈 간의 핵심 차이점에 대한 체계적인 분석을 제공하여 엔지니어가 정확한 선택 결정을 내리는 데 도움을 줍니다.

구조 및 재료: "금속 와이어"에서 "정밀 가용성 요소"까지

일반 퓨즈의 가용성 요소는 일반적으로 기하학적 모양의 금속 와이어로 만들어지며 구조가 간단하고 제조 비용이 저렴합니다. 퓨즈 논리는 과부하 전류 자체에 의해 생성된 줄(Joule) 열에 의존합니다. 열 축적이 녹는점에 도달하면 요소가 녹아 회로가 열립니다. 이 설계는 케이블 및 전선의 과부하 보호와 같이 빠른 응답이 중요하지 않은 시나리오에 적합합니다.

그러나 속효 퓨즈는 재료와 구조 모두에서 특별히 최적화되었습니다. 가용성 요소는 순은, 은도금 구리 또는 순동으로 만들어지며 좁은 원형 구멍 목이 있는 직사각형의 얇은 스트립 모양이며 특정 위치에 사전 배치된 저융점 납땜 지점이 있습니다. 이 설계의 독창성은 과부하 또는 낮은 다중 단락 전류가 발생할 때 납땜 지점이 먼저 녹고 야금 효과를 통해 좁은 목에 있는 요소의 빠른 절단을 가속화하여 마이크로초에서 밀리초까지 회로 중단을 달성한다는 사실에 있습니다.

본질적으로 일반 퓨즈는 "자연적인 열 축적"에 의존하는 반면 속단형 퓨즈는 구조 및 재료 공학을 통해 "활성 가속 차단"을 달성합니다. 이것이 둘 사이의 가장 근본적인 차이점입니다.

응답 속도: 밀리초와 마이크로초의 격차

응답 속도는 두 퓨즈 유형 간의 가장 직관적인 차별화 요소입니다.

일반 퓨즈의 경우 퓨즈 시간은 과부하 전류 배수에 반비례합니다. 정격 값을 초과하는 전류가 높을수록 퓨즈 시간은 짧아집니다. 반대로, 낮은 과부하 배수에서는 융합 시간이 몇 초 또는 그 이상으로 늘어날 수 있습니다. 케이블에는 특정 열 용량과 단기 과부하 기능이 있기 때문에 이러한 "시간 지연" 특성은 케이블 보호에 허용됩니다.

고속 작동 퓨즈는 완전히 다르게 작동합니다. 저융점 솔더 스폿의 "가속" 메커니즘과 좁은 넥 구조의 전류 밀도 집중 효과 덕분에 고속 작동 퓨즈는 밀리초 또는 심지어 마이크로초 내에 회로를 정리할 수 있습니다. 이러한 극단적인 속도는 그 자체를 위해서가 아니라 반도체 장치(예: IGBT, SiC MOSFET 및 정류기 다이오드)가 견딜 수 있는 시간 제한 내에서 오류 전류를 제거하기 위해 추구됩니다. 반도체 열 허용 오차는 일반적으로 밀리초 정도에 불과하며 일반 퓨즈는 이 보호 요구 사항을 충족할 수 없습니다.

응용 시나리오: 보호 대상이 선택 논리를 정의합니다.

고속 작동 퓨즈와 일반 퓨즈의 적용 범위는 각각의 응답 특성에 따라 자연스럽게 정의됩니다.

일반 퓨즈는 주로 케이블 및 전선의 과부하 및 단락 보호에 사용됩니다. 케이블에는 특정 열 관성이 있습니다. 단기 과부하는 즉시 절연 손상을 일으키지 않으므로 퓨즈 작동에 어느 정도 지연이 허용됩니다. 이는 일반 퓨즈가 건물 배전 및 산업용 전력선에 널리 사용되는 이유를 설명합니다.

반면에 고속 작동 퓨즈는 반도체 전력 장치 및 정류기 어셈블리를 보호하도록 설계되었습니다. 태양광 인버터, DC 충전소 및 에너지 저장 컨버터(PCS)에서 IGBT 및 SiC 모듈은 과전류에 매우 취약합니다. 즉, 단락이 발생하면 수백 마이크로초 이내에 전류가 제거되어야 하며 그렇지 않으면 장치가 영구적으로 손상됩니다. 고속 작동 퓨즈는 바로 이러한 요구 사항에 대한 솔루션입니다.

특히 에너지저장장치(ESS)에서는 고속퓨즈 적용이 중요하다. 배터리 클러스터의 단락 전류는 높은 DC 전압, 높은 전류 규모 및 자연스러운 제로 크로싱이 없기 때문에 차단 용량 및 아크 소호 성능에 대한 요구가 엄격합니다. 에너지 저장용 고속 DC 퓨즈는 빠른 응답을 제공할 뿐만 아니라 고전압 DC 조건에서 재점화 없이 안정적으로 아크를 소멸하는 동시에 배터리 클러스터가 전달할 수 있는 극도로 높은 단락 전류를 처리할 수 있는 충분한 차단 용량을 제공해야 합니다.

IEC 분류: aR과 gG의 기술적 구분

IEC(국제전기기술위원회) 퓨즈 표준의 관점에서 고속 작동 퓨즈와 일반 퓨즈의 차이가 더욱 정량화되고 표준화되었습니다.

일반 퓨즈는 일반적으로GG(전범위 케이블 보호) 등급으로 완벽한 과부하 및 단락 보호 기능을 제공하지만 상대적으로 작동 시간이 길어 일반 배전 및 케이블 보호에 적합합니다.

속효 퓨즈는 다음에 속합니다.AR(부분 범위 반도체 보호) 클래스. aR 퓨즈는 매우 낮은 I²t 값(통과 에너지)과 강력한 전류 제한 기능을 특징으로 하는 반도체 장치 보호용으로 특별히 설계되었습니다. 결함 발생 초기 단계에서 결함 전류를 차단하여 반도체 장치의 내구력 내에서 결함 에너지를 제한할 수 있습니다. aR 퓨즈는 낮은 다중 과부하 보호를 처리하지 않습니다. 이 기능은 제어 시스템이나 접촉기에 할당되어 명확한 기능 계층을 형성합니다.

갤럭시 퓨즈: 새로운 에너지 및 에너지 저장을 위한 고속 퓨즈 솔루션

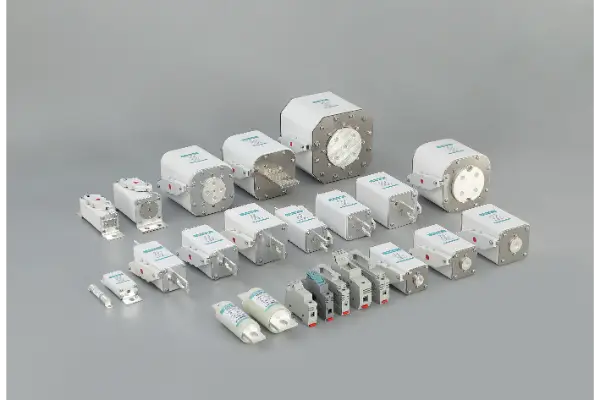

갤럭시 퓨즈퓨즈 R&D 및 제조 분야에서 40년 이상의 경험을 보유하고 있으며 고속 작동 퓨즈 부문에서 심층적인 기술 전문 지식을 구축했습니다. 태양광 인버터, DC 충전소 및 에너지 저장 변환기와 같은 새로운 에너지 애플리케이션을 위해 Galaxy Fuse는 광범위한 고성능 고속 퓨즈를 제공합니다.

에너지 저장 시스템 전용 고속 퓨즈갤럭시 퓨즈의 핵심 영역입니다. 에너지 저장 시스템은 일반 산업 응용 분야보다 퓨즈에 훨씬 더 많은 것을 요구합니다. 최대 1500V의 DC 전압, 수백 킬로암페어에 달하는 단락 전류, 밀폐된 배터리 환경에서 절대적인 아크 소멸 및 중단 신뢰성에 대한 요구 사항입니다. Galaxy Fuse 에너지 저장 시리즈 제품은 최적화된 넥 구조 설계와 결합된 순은 가용성 요소와 고순도 석영사 아크 소광 매체를 사용하여 극심한 오류 조건에서 마이크로초 수준의 응답과 안정적인 중단을 보장합니다.

핵심 기술 이점:

●순은/은도금 구리 요소:낮은 융점과 높은 전도성으로 빠른 반응 보장

●최적화된 넥 구조:일관된 아크 차단을 위한 융해점의 정밀한 제어

●고순도 석영사 아크 담금질:아크 에너지를 빠르게 흡수하고 재점격을 억제합니다.

●전체 인증:제품은 UL, TUV 및 CE 인증을 보유한 여러 시리즈를 통해 IEC60269, GB13539 및 기타 국제 표준을 준수합니다.

●완벽한 기술 데이터 지원:측정된 I²t 곡선과 차단 전류 곡선을 제공하여 엔지니어의 정확한 시스템 보호 조정 계산을 용이하게 합니다.

결론

고속 작동 퓨즈와 일반 퓨즈의 차이는 표면 수준의 "빠름 대 느림"을 훨씬 뛰어넘습니다. 재료 선택 및 구조 최적화부터 응답 메커니즘 및 IEC 분류에 이르기까지 두 가지 모두 완전히 다른 보호 철학을 나타냅니다.

일반 퓨즈는 케이블의 "열 용량"을 보호합니다. 빠르게 작동하는 퓨즈는 반도체의 "깨지기 쉬운 창"을 보호합니다. 오늘날 급속히 성장하는 새로운 에너지 및 에너지 저장 부문에서 고속 작동 퓨즈의 고유한 가치를 이해하고 적절하게 활용하는 것은 모든 전력 전자 엔지니어에게 필수적인 기술입니다.

갤럭시 퓨즈 – 46년 이상 고품질 퓨즈 제조에 전념해 왔으며 글로벌 신에너지 및 에너지 저장 시스템을 위한 안전하고 신뢰할 수 있는 회로 보호 솔루션을 제공하는 데 전념하고 있습니다.

에너지 저장장치 또는 신에너지 장비용 고속 퓨즈 선택에 대한 기술 지원을 원하시면갤럭시 퓨즈에 문의하세요기술팀.
