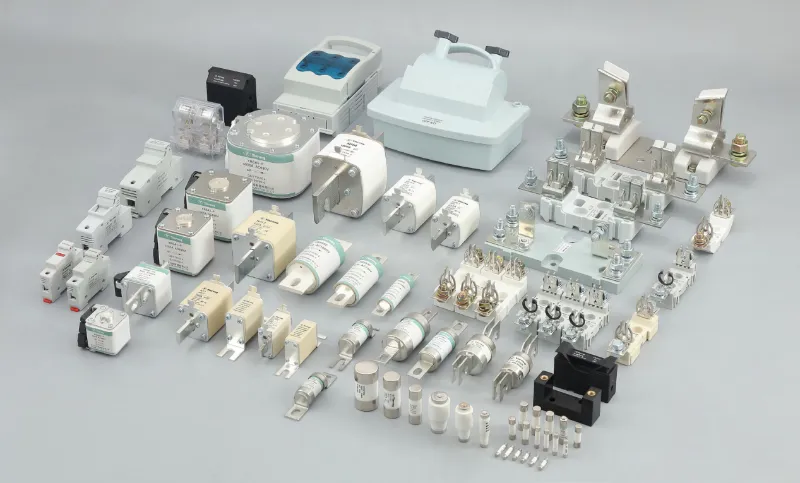

퓨즈 선택: 핵심 단계 및 주요 고려 사항

퓨즈는 전기 시스템에서 과전류 오류에 대한 최후의 방어선으로 널리 알려져 있습니다. 퓨즈를 올바르게 선택하면 오류 중단 기능과 장비 안전 마진이 직접적으로 결정됩니다. 잘못된 선택은 빈번한 장비 정전을 초래할 뿐만 아니라 화재, 폭발 등 심각한 사고를 초래할 수도 있습니다. 그러나 정격 전압, 전류 특성 곡선, 차단 용량, 온도 감소 등 여러 복잡한 매개변수에 직면하여 많은 엔지니어와 조달 담당자는 어디서부터 시작해야 할지 확신이 없는 경우가 많습니다. 회로보호부품 전문공급업체로서,갤럭시 퓨즈는 수년 동안 퓨즈 및 배전 보호 분야에 깊이 관여해 왔으며 gL/gG 저속 클리어 유형, 고속 작동 유형, DC 특정 유형을 포함한 다양한 퓨즈 제품을 제공하여 고객이 안전하고 정밀하며 안정적인 과부하 및 단락 보호를 달성하도록 돕습니다. 국제 선택 표준과 실제 경험을 결합한 이 기사에서는 퓨즈 선택을 위한 핵심 단계와 주요 고려 사항을 체계적으로 설명하고 전압, 전류, 특성 곡선 및 차단 용량과 같은 측면에서 올바른 결정을 내리는 데 도움을 주며 명확하고 실행 가능한 선택 가이드를 제공합니다.

1. 전압 정격을 결정합니다.

퓨즈의 정격 전압은 보호 회로의 최대 작동 전압(일시적인 과전압 포함) 이상이어야 합니다. DC 회로의 경우 DC용으로 특별히 설계된 퓨즈를 선택하는 데 특별한 주의가 필요합니다. 왜냐하면 DC 아크를 차단하는 것이 AC 아크를 차단하는 것보다 훨씬 어렵기 때문입니다.

2. 현재 등급 결정(가장 중요하고 복잡함)

정상 작동 전류:

정상적인 작동 조건에서 회로에 의해 유입되는 연속 전류를 정확하게 측정하거나 계산합니다. 퓨즈의 정격 전류는 회로의 정상 작동 전류보다 커야 하며 보호되는 도체 또는 구성 요소의 안전한 전류 전달 용량보다 작아야 합니다.

3. 정격전류 선정 시 주요 고려사항

(1) 퓨즈 특성 곡선

제조업체의 시간-전류 특성 곡선을 참조하십시오.

정상 작동 전류에서 퓨즈가 지워지지 않는지 확인하십시오(즉, 퓨즈 작동 시간이 정상 작동 전류 지점보다 길다).

보호가 필요한 과부하 또는 단락 전류에서 퓨즈는 충분히 짧은 시간 내에 안전하게 제거되어야 합니다(즉, 곡선이 과부하/단락 지점의 왼쪽에 있음).

(2) 과부하 보호

모터, 변압기 등 기동 시 돌입 전류가 발생하는 장비의 경우, 퓨즈는 허용 기동 시간 내에 클리어링 없이 기동(서지) 전류를 견뎌야 합니다(충분한 I²t 값을 갖는 퓨즈 선택).

동시에 과부하가 발생하는 경우(예: 정격 전류의 1.5~6배), 퓨즈는 장비의 허용 과부하 시간 이내에 삭제되어야 합니다. 저속 클리어 또는 시간 지연 퓨즈(예: gL/gG, T형)를 선택합니다.

(3) 단락 보호

퓨즈는 장비 손상 및 화재를 방지하기 위해 매우 짧은 시간(일반적으로 밀리초) 내에 매우 큰 단락 전류를 차단해야 합니다. 충분한 차단 용량이 필요합니다(다음 섹션 참조).

(4) 온도 경감

퓨즈의 정격 전류는 주변 온도가 높을 때 감소합니다. 데이터시트를 참조하고 최대 실제 설치 환경 온도를 기준으로 정격 감소 계산을 수행하십시오. 예를 들어 주변 온도가 55°C인 경우 정격 전류가 정상 작동 전류보다 50% 이상 높은 퓨즈를 선택해야 할 수도 있습니다. 밀폐된 고온 공간이나 발열 부품 근처에 퓨즈를 설치하지 마십시오.

(5) 서지 전류 및 노화

빈번한 시작 펄스 또는 지속적인 약간의 과부하는 퓨즈 노화를 가속화하여 정상적인 작동 전류에서도 퓨즈가 지워질 수 있습니다. 실제 작동 시 전류 변동을 평가합니다.

4. 차단 용량(차단 정격)을 결정합니다.

퓨즈의 정격 차단 용량은 보호 회로에서 발생할 수 있는 최대 예상 고장 전류(일반적으로 설치 지점의 단락 전류)보다 크거나 같아야 합니다. 최종 회로 또는 가정용 회로의 경우 차단 용량이 수천 암페어(예: 6kA)가 필요할 수 있습니다. 대형 변압기 근처에 위치한 산업용 주 배전반의 경우 차단 용량은 수십 또는 수백 킬로암페어(예: 50kA, 100kA 이상)가 필요할 수 있습니다. 차단 용량이 부족한 퓨즈를 선택하면 큰 사고 전류를 차단할 때 퓨즈가 파열되거나 아크를 확실하게 소멸하지 못해 심각한 사고로 이어질 수 있습니다.

중요한 안전 경고

대체품 없음:

정격 전류가 지정된 것보다 높은 퓨즈를 사용하거나 퓨즈를 전선(구리 또는 철)으로 교체하지 마십시오. 이는 심각한 화재 위험이 있습니다.

DC에 대한 주의 사항:

DC 시스템에서는 항상 DC 정격이 명확하게 표시되어 있고 적절한 전압 정격을 가진 퓨즈를 사용하십시오. AC 퓨즈는 DC 오류 전류를 안전하게 차단하지 못할 수 있습니다.

불충분한 차단 용량의 위험:

차단 용량이 부족한 퓨즈는 큰 단락 전류를 차단할 때 폭발하여 아크가 발생하고 파편이 날아갈 수 있어 매우 위험합니다.

교체 규칙:

퓨즈가 지워진 후에는 항상 오류의 원인을 식별하고 제거한 다음 동일한 유형, 동일한 등급의 퓨즈로 교체하십시오.

퓨즈 선택은 결코 "더 큰 정격을 선택"하는 것처럼 간단하지 않습니다. 전압, 전류, 주변 온도, 돌입 전류 및 단락 에너지와 같은 여러 변수를 포괄적으로 고려해야 합니다. 잘못 선택하면 보호 장치가 작동하지 않거나 사고의 원인이 될 수도 있습니다. Galaxy Fuse는 다양한 기능을 제공합니다.퓨즈 제품AC 250V/500V/690V 및 DC 150V/500V/1000V를 포괄하는 1A~2000A의 gG/gL 범용 퓨즈, AM 모터 보호 퓨즈, 고속 작동 반도체 보호 퓨즈 및 PV/에너지 저장 DC 전용 퓨즈를 포함합니다. 또한 완전한 시간-전류 곡선과 I²t 선택 데이터 지원을 제공합니다. 당사의 기술팀은 경감 계산, 차단 용량 검증, 노후화 수명 평가 등 심층적인 선택 서비스를 통해 귀하를 지원할 수 있습니다.
