DC 접촉기와 퓨즈는 어떻게 함께 작동합니까?

I. 기능 정의: 역할이 명확하게 정의된 이중 계층 보호 아키텍처

DC 접촉기: 제어 가능한 실행 스위치

DC 접촉기는 제어 시스템 명령에 따라 고전력 DC 회로를 연결하고 연결을 끊는 전기 기계 스위칭 장치입니다. 충전소의 핵심 기능은 다음과 같습니다.

•충전 시작/중지 제어: BMS 또는 충전 컨트롤러의 명령에 따라 충전 경로를 설정하기 위해 닫히고 완료되면 연결 해제를 위해 열립니다.

•긴급 격리: 시스템이 과열, 과전압 또는 절연 결함과 같은 비정상적인 조건을 감지하면 명령을 수신하는 즉시 제어된 전원 차단을 실행합니다.

•사전 충전 관리: 주 회로에 전원이 공급되기 전에 돌입 전류를 제한하기 위해 사전 충전 저항기와 함께 작동하여 버스 커패시터를 보호합니다.

DC 퓨즈: 수동적 궁극적인 보호 장치

퓨즈는 돌이킬 수 없는 손상을 일으키기 전에 오류 전류를 안정적으로 차단하는 일회용 보호 요소입니다. DC 충전소에 사용되는 반도체 등급 속단 퓨즈와 일반 산업용 퓨즈 간의 근본적인 차이점은 다음과 같습니다.

•마이크로초 수준 응답: 접촉기 기계적 작동에 필요한 수십 밀리초보다 훨씬 빠릅니다.

•전류 제한 특성: 다운스트림 전력 장치(IGBT/SiC)의 내구 한계 내에서 고장 전류 에너지를 제한합니다.

•DC 아크 담금질 기능: 재점화 위험 없이 500V~1500V DC 시스템에서 안정적인 중단을 제공합니다.

•포지셔닝 요약: 접촉기는 제어되는 "안전 게이트"입니다. 퓨즈는 필수적인 "최후의 방어선"입니다.

II. 조정된 매칭의 엔지니어링 논리

충전소 보호 설계는 단순히 동일한 인클로저에 두 개의 장치를 설치하는 것과는 거리가 멀습니다. 이들의 조정 관계는 계층화된 보호 아키텍처의 핵심 기술 논리를 구성합니다.

일반적인 전원 회로 토폴로지

그리드 입력 → AC/DC 모듈 → DC 버스 → 퓨즈 → 주 접촉기 → 사전 충전 접촉기 + 저항기 → 차량 인터페이스

보호 계층 및 응답 타이밍

불일치 조정으로 인한 일반적인 실패 모드

핵심 설계 기준: 퓨즈 통과 I²t 값은 보호된 접촉기의 단락 내성 I²t 값보다 엄격히 작아야 합니다.

III. 매칭 및 선택을 위한 5가지 핵심 기술 매개변수

1. 정격 전압: 여유가 충분한 DC 특정

DC 전류에는 자연적인 영점 교차점이 없기 때문에 아크 소멸은 AC 시스템보다 훨씬 어렵습니다. 따라서 DC 전용 장치의 선택 논리는 AC 장치와 근본적으로 다릅니다.

선택 원리: 퓨즈와 접촉기의 정격 전압은 시스템 최대 DC 버스 전압 이상이어야 합니다.

•800V 충전 플랫폼 → 1000V DC 이상 정격 권장

•1500V 에너지 저장 시스템 → 1500V DC 이상 정격 선택 필수

엔지니어링 경고: DC 전용 장치를 AC 정격 제품으로 대체하는 것을 엄격히 금지합니다. 결함 중단 중에 아크를 효과적으로 끄지 못하면 치명적인 결과를 초래할 수 있습니다.

2. 정격 전류: 접촉기의 마진, 퓨즈의 I²t 계산

DC 접촉기:

• 연속 전류 정격은 충전소 최대 출력 전류를 초과해야 합니다.

•엔지니어링 경험계수 : 약 1.2배 정도의 선택을 권장합니다.

DC 퓨즈:

•정격 전류만을 기준으로 선택해서는 안 됩니다. I²t 및 차단 용량을 종합적으로 평가해야 합니다.

•퓨즈 용융 I²t는 보호되는 반도체 모듈(IGBT/SiC)의 내성 I²t보다 낮아야 합니다.

•엔지니어링 경험계수 : 약 1.5배 정도 선택을 권장합니다.

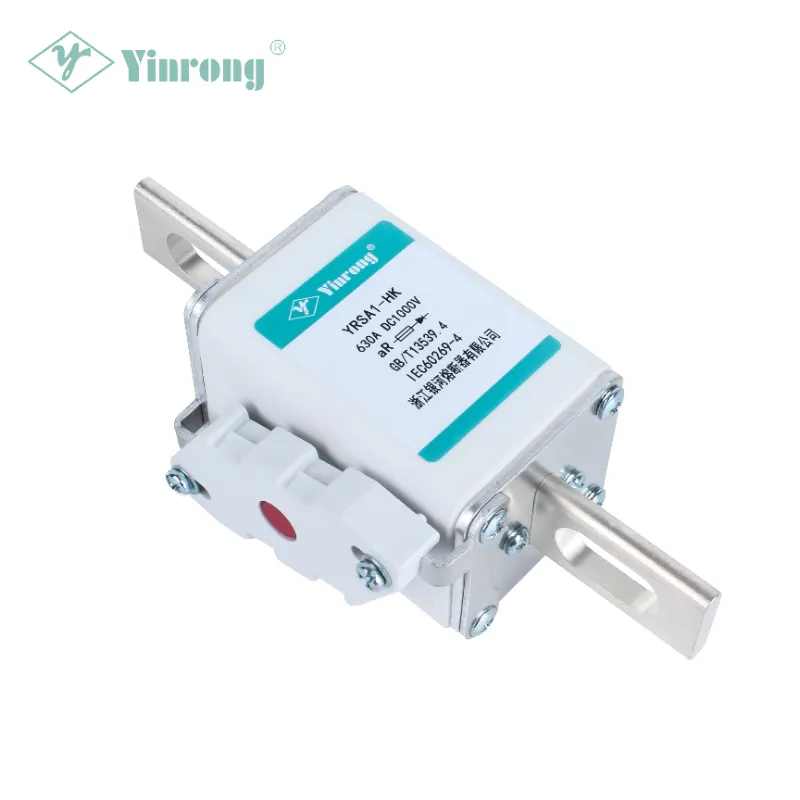

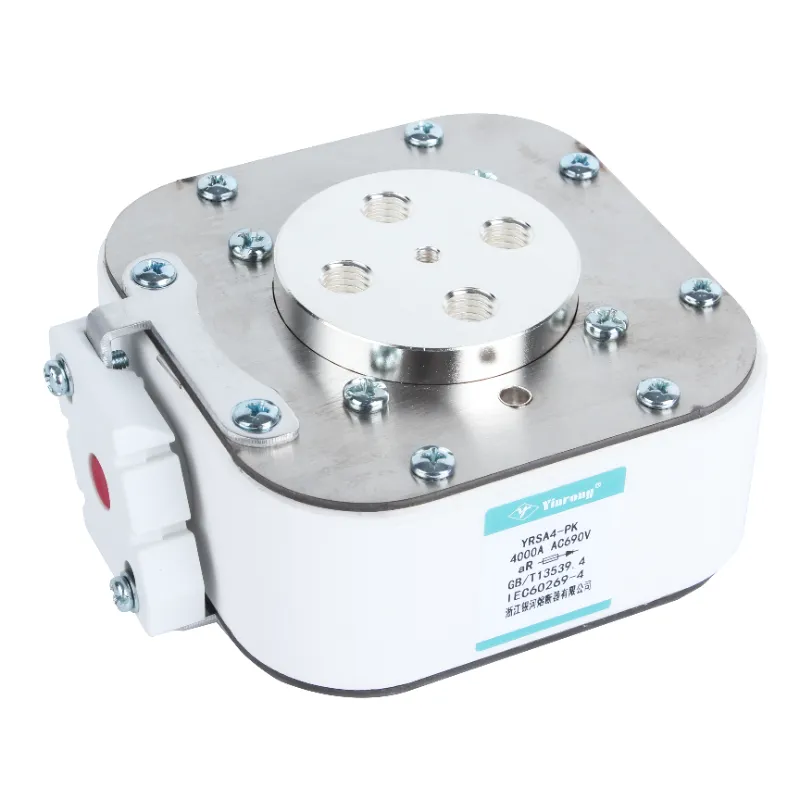

YRSA 시리즈 Zhejiang의 Galaxy Fuse는 690V~1500V의 정격 전압과 10A~3000A의 정격 전류를 포괄하며 은도금 순동 또는 순은 가변 단면 퓨즈 요소를 특징으로 하며 고강도 알루미나 세라믹 튜브에 내장되어 있으며 고순도 석영 모래를 아크 소멸 매체로 사용합니다.

3. I²t Coordination : 매칭디자인의 핵심변수

I²t(암페어 제곱초)는 퓨즈 및 접촉기 매칭 선택에서 가장 중요한 정량적 지표입니다.

선택 제약 관계:

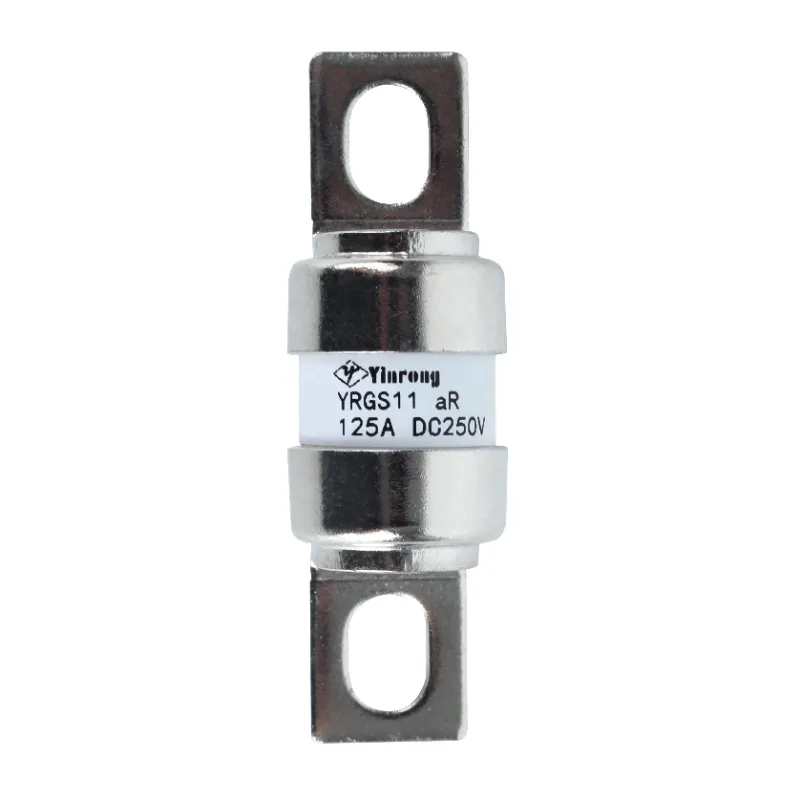

Galaxy Fuse의 고속 작동 퓨즈 시리즈는 낮은 I²t 값, 강력한 전류 제한 기능, 높은 차단 용량이 특징이므로 반도체 장치 및 전체 장비의 단락 보호에 적합합니다.

4. 시간-현재 선택적 조정

다단계 보호 아키텍처에서는 오류 지점에 가장 가까운 보호 장치가 먼저 작동해야 합니다.

5. 주변 온도 및 정격 감소

충전소는 -40°C 저온에서 +85°C 고온에 이르는 엔지니어링 요구 사항을 갖춘 광범위한 환경에 걸쳐 배포됩니다. 퓨즈와 접촉기 모두 실제 주변 온도에 따라 용량이 감소되어야 합니다.

IV. Galaxy Fuse: DC 충전소 보호를 위한 전문가의 선택

1980년에 설립된,절강갤럭시퓨즈(주) R&D, 테스트, 제조, 판매, 수입/수출을 통합하는 전문 퓨즈 기업입니다. 전 기계건설부 산하의 핵심 기업이자 중국 최고의 퓨즈 제조업체인 이 회사의 주요 제품은 태양광 DC 퓨즈, 신에너지 차량 퓨즈 및 충전소 퓨즈를 포함합니다. 제품은 IEC 60269, GB/T 13539.4 및 기타 국제 및 국내 표준을 준수하며 유럽, 미국, 동남아시아 및 중동을 포함한 80개 이상의 국가 및 지역으로 수출됩니다.

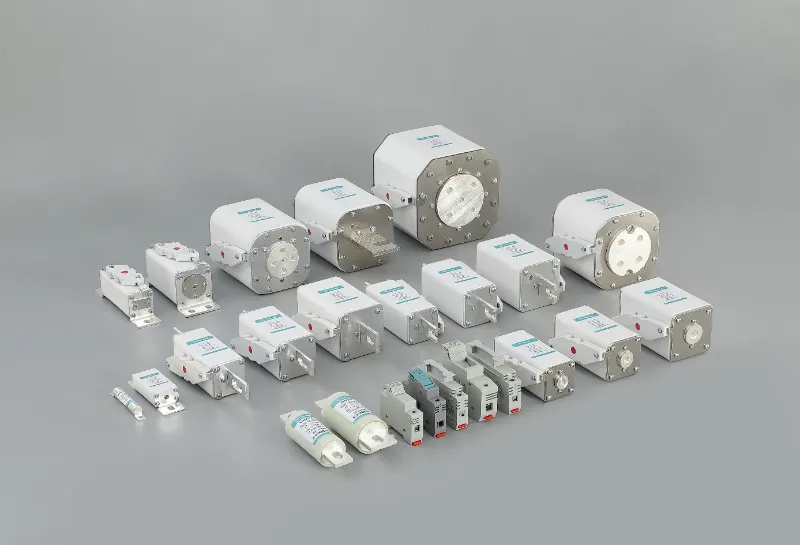

충전소에 권장되는 DC 보호 제품 시리즈

갤럭시 퓨즈의 핵심 기술 장점

•전체 시리즈 국제 인증: 여러 시리즈가 TÜV, UL, CE 및 CQC 인증을 통과했습니다. 관리 시스템에는 IATF 16949, ISO 9001, ISO 14001 및 ISO 45001이 포함됩니다.

•성숙한 조정 솔루션: 주류 DC 접촉기와 성숙한 선택 솔루션을 사용한 광범위한 엔지니어링 조정 경험.

•완벽한 기술 데이터 지원: 측정된 I²t 곡선과 차단 전류 곡선을 제공하여 접촉기와의 정확한 조정 계산을 용이하게 합니다.

•심층적인 기술 축적: 퓨즈 제품 제조에 관한 48개 이상의 실용신안 및 발명특허를 보유하고 있으며, 2017년 국가첨단기술기업으로 인정받았습니다.

•업계 표준 참여: 제품은 GB/T 13539.4, IEC 60269 및 기타 여러 국제 및 국내 표준을 준수합니다.

V. 결론

DC 충전소의 접촉기와 퓨즈의 매칭은 기술적으로 다음과 같이 요약될 수 있습니다. 기능적 계층화, 타이밍 조정 및 매개변수 연동.

• 퓨즈는 IGBT/SiC 및 기타 전력 반도체의 안전을 보장하기 위해 마이크로초 수준의 단락 전류 차단을 수행합니다.

•접촉기는 제어된 스위칭 관리, 정상적인 시작/중지 및 비상 격리 명령 실행을 담당합니다.

•두 개는 상호 백업 이중화 역할을 하여 이중 안전 장벽을 형성합니다.

적절하게 일치하면 각각은 계층화된 방어를 통해 자체 임무를 수행합니다. 일치하지 않을 경우 보호 실패부터 장비 소진까지 결과가 다양합니다.

40년 이상 고품질 퓨즈 R&D 및 제조에 전념해 온 Galaxy Fuse는 DC 충전소를 위한 안전하고 신뢰할 수 있는 회로 보호 솔루션을 제공하기 위해 최선을 다하고 있습니다.

DC 충전소 보호 시스템을 위한 퓨즈 선택 또는 접촉기와의 조정에 대한 기술 지원을 받으려면Galaxy Fuse 기술팀에 문의하세요.
