단락이 발생하면 접촉기 또는 퓨즈 중 누가 먼저 행동합니까? 잘못된 순서로 인해 SiC 모듈이 사라짐

DC 충전소 및 에너지 저장 PCS와 같은 고전압, 고전력 시스템에서 DC 접촉기 및 퓨즈는 항상 회로도에 함께 나타나며 동일한 주 회로에 직렬로 연결됩니다. 그러나 많은 엔지니어들은 여전히 ​​"각각의 작업을 수행 중"이라고 생각합니다. 접촉기는 스위칭을 처리하고 퓨즈는 단락 보호를 처리합니다.

그러나 실제로 결함 분석을 수행해 본 사람은 엄연한 사실을 알고 있습니다. 두 사람이 실제 조정 없이 "자신만의 전투"만 한다면 열리지 않아야 할 때 열리지 않거나 작동하지 않아야 할 때 작동할 수 있으며, 어쨌든 수천 달러짜리 SiC 모듈이 사라질 수 있다는 것입니다.

오늘은 이 "골든 듀오"의 조정 원칙을 근본적으로 분석해 보겠습니다.

I. 시간 순서 계층화: 결함은 세 가지 수준으로 나타나며 조치는 순서를 따라야 합니다.

적절하게 설계된 고전압 DC 회로는 3계층 보호를 구현합니다. 접촉기와 퓨즈는 서로 충돌 없이 엄격한 시간 순서에 따른 업무 분업을 따릅니다.

1. 가벼운 과부하(1~3× 정격 전류)

시스템 BMS와 드라이브 보드 소프트웨어가 먼저 개입하여 전력을 줄이고 경보를 발생시키며 접촉기는 정상적으로 열리고 퓨즈는 전혀 작동하지 않습니다.

2. 보통의 과부하(3~8× 정격 전류)

소프트웨어가 제 시간에 응답할 수 없습니다. 접촉기가 차단을 수행하고 오류 전류가 제거되며 퓨즈는 그대로 유지됩니다.

3. 극단단락(10×+ 초고전류)

소프트웨어나 접촉기 모두 충분히 빠르게 반응할 수 없습니다. Galaxy Fuse의 aR급 고속 퓨즈가 우선적으로 사용되어 밀리초 내에 오류를 제거합니다. 즉, 큰 전류가 접촉기에 지속적으로 영향을 미치기 전에 회로를 차단합니다.

조정 규칙:퓨즈 정격 전류 > 접촉기 연속 전류, 서지 및 고온 조건에 대한 충분한 마진 - 퓨즈는 생명을 위협하는 단락에서만 작동합니다.

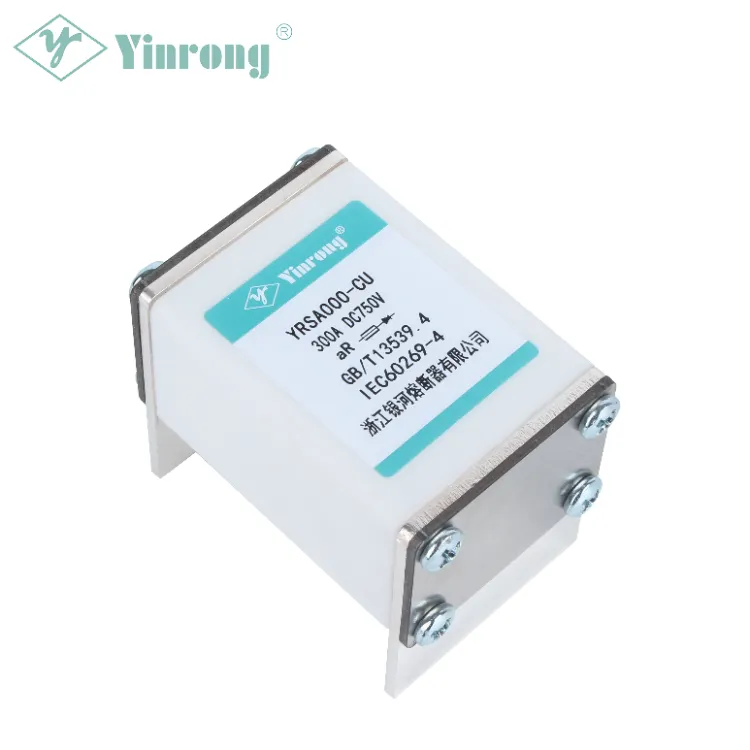

실제 참고 자료:250A 완전 부하 시스템의 경우 다음과 쌍을 이루는 300A 접촉기를 선택하십시오.갤럭시 퓨즈 YRSA 시리즈 350A 사각 고속 퓨즈.



II. I²t 에너지 매칭: 퓨즈는 열을 흡수하고 접촉기는 열 손상을 방지합니다.

이것이 조정된 보호의 핵심이자 90%의 엔지니어가 간과하는 기본 원칙입니다. 쉽게 말하면 단락 순간에 방출되는 총 열 에너지(I²t)는 접촉기와 전원 모듈을 파괴하는 것입니다. 진정한 조정된 보호를 달성하려면 다음과 같은 한 가지 철칙을 따라야 합니다. 갤럭시 퓨즈 고속 퓨즈 총 클리어링 I²t < 접촉기 단시간 내 I²t.

1. 품질이 좋지 않은 gG 슬로우 블로우 퓨즈:I²t 값은 엄청납니다. 대부분의 열 에너지가 접촉기로 버려져 고온 접촉 용접이 발생합니다. 이는 조정이 전혀 없는 "상호 파괴" 유형의 중단입니다.

2. 갤럭시 퓨즈 YRSA 시리즈 aR급 고속 퓨즈:통과 I²t를 정확하게 제한하는 순은 또는 은도금 구리 스트립 요소가 특징입니다. 복용YRSA000-CU 시리즈 예를 들어, aR 등급 퓨즈는 매우 낮은 I²t와 강력한 전류 제한 기능을 제공하여 단락 순간에 대부분의 고장 열을 흡수합니다. 접촉기를 통과하는 열이 최소화되고 용접 없이 접점이 그대로 유지되어 다음과 같은 조정 효과를 얻을 수 있습니다.퓨즈를 희생하고 접촉기를 구하십시오" .

특수한 아크 억제 처리가 적용된 고순도 석영사인 Galaxy Fuse의 독자적인 아크 소멸 기술과 결합하여 단락 순간에 아크를 신속하게 소멸시키고 하우징 파열이나 모래 누출 없이 접촉기 단자에 대한 2차 아크 손상을 방지합니다.

III. 전압 및 전류 레벨 매칭: 통합 플랫폼, 조정된 정격 감소

조정의 기초는 두 구성 요소가 모두 동일한 하드웨어 매개 변수 기준에서 작동한다는 것입니다. 즉, 하나의 고전압과 하나의 저전압, 하나의 고전류 정격과 하나의 저전류 정격이 아닙니다.

1. 전압 통일

접촉기와 퓨즈의 정격 DC 전압은 버스 전압보다 1.2~1.3배의 안전 여유를 두고 완벽하게 일치해야 합니다.

●750V 표준 충전 스테이션:접촉기 1000VDC + 갤럭시 퓨즈YRSA000-CU 시리즈 750/1000VDC

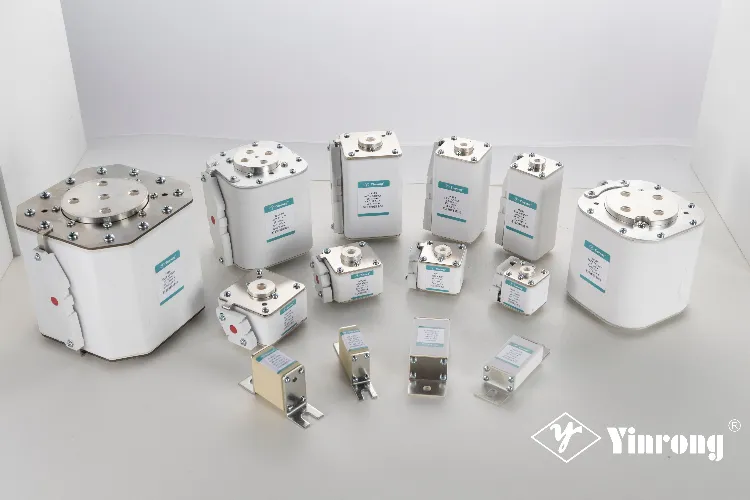

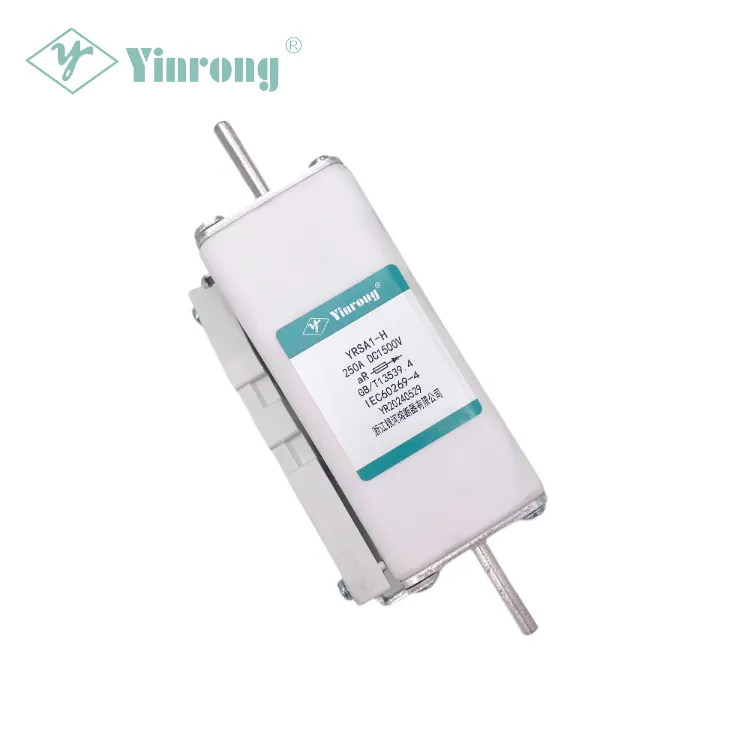

●800V 고전압 초고속 충전/메가와트 저장:접촉기 1500VDC + 갤럭시 퓨즈YRSA1-HK 시리즈 1500VDC 또는YRSA7-PK 시리즈 1500VDC



갤럭시 퓨즈 제품은 IEC60269-4, GB/T13539.4 및 기타 국제 표준을 준수하며 여러 시리즈가 UL, TUV 및 CE 인증을 획득했습니다. 높은 절연 강도로 고전압 접촉기와 완벽한 호환성을 보장합니다.



2. 현재 레이어링

퓨즈 정격 전류는 항상 접촉기보다 한 단계 높아야 하며 "안전 완충 영역"을 생성해야 합니다. 즉, 전체 부하 및 서지 조건은 서로 간섭하지 않습니다. 갤럭시 퓨즈YRSA 시리즈 최대 DC250kA의 차단 용량으로 32VDC~1500VDC의 전체 전압 범위를 포괄합니다. 고전류 접촉기와 결합하면 장기간 전체 부하 온도 상승이 매우 낮아 소스에서 단자 가열 및 아크가 발생하지 않고 만성 고장이 줄어듭니다.

3. 조화로운 환경 경감

고온 인클로저 또는 고도가 높은 환경에서는 접촉기와 퓨즈가 모두 동시에 감소되어야 합니다. 단 하나의 구성 요소만 감소하면 조정 균형이 깨질 수 있으므로 절대 감소하지 마십시오.

IV. Galaxy Fuse – 접촉기 조정을 위해 설계된 퓨즈 솔루션

1980년에 설립된 Galaxy Fuse(Yinrong)는 R&D, 테스트, 제조 및 판매를 통합하는 전문 퓨즈 제조업체입니다. 이 회사는 PV, 에너지 저장 및 충전소 응용 분야를 위한 전체 시리즈 신에너지 퓨즈를 생산하며 전 세계 80개 이상의 국가 및 지역으로 제품을 수출합니다.

1. 자재 수준의 조정

독점적인 은도금 구리 스트립 요소는 서지 저항과 금속 피로 저항을 제공하여 불필요한 트리핑 없이 하루에 수만 번의 스위칭 주기의 접촉기 작동에 적응합니다. 제품은 IEC60269-4, GB/T13539.4 및 기타 표준을 준수하며 안정적인 절연과 완벽한 단자 매칭으로 발열 위험을 제거합니다.

2. 공정 최적화된 아크 담금질

병렬 요소 아크 소멸, 속단 결함 차단, 세라믹 튜브 균열 방지 등의 고급 기술은 단락 조건에서 신속한 아크 소멸을 보장하여 접촉기 접점과 단자의 아크 손상을 방지합니다.

3. 전체 시리즈 전압 및 전류 계층 매칭

●YRSA000-CU 시리즈:750V/1000V 표준 충전기 및 중소형 에너지 저장 장치용으로 설계됨

●YRSA1-HK 시리즈:1000V~1500V 시스템용으로 설계됨

●YRSA7-PK 시리즈:800V 고전압 초고속 충전 및 대규모 에너지 저장을 위해 설계된 1500V 정사각형 본체 시리즈 – 최대 DC250kA의 차단 용량



시중에서 판매되는 모든 표준 고전압 DC 접촉기와 호환됩니다.



4. 원스톱 조정 선택 서비스

갤럭시 퓨즈는 I²t 매칭 계산부터 완전한 시스템 보호 솔루션에 이르기까지 전문적인 기술 지원을 제공합니다. 당사의 기술 팀은 고객이 접촉기 및 퓨즈 조정을 위한 전체 일치 매개변수 세트를 정확하게 계산하도록 지원할 수 있습니다.

해외 유명 브랜드와 비교했을 때 Galaxy Fuse는 동일한 사양 및 인증에서 상당한 비용 대비 성능 이점을 제공합니다. 40년 이상의 퓨즈 제조 전문 지식, 48개 이상의 특허 및 여러 국제 인증(UL/TUV/CE/CQC)을 활용하는 Galaxy Fuse는 재료, 아크 소호 공정 및 시스템 조정 기능에서 확실한 이점을 보여줍니다.

최종 생각

DC 접촉기와 퓨즈 사이의 조정은 기본적으로 타이밍, 에너지 및 매개변수라는 세 가지 차원의 정밀한 일치에 관한 것입니다. 타이밍을 적절하게 맞추세요. 오류는 올바른 레이어에서 처리됩니다. I²t를 올바르게 설정하세요. 열이 적절하게 분산됩니다. 올바른 전압과 전류를 확보하십시오. 하드웨어 구성요소는 서로 타협하지 않습니다.

세 가지 모두 필수 불가결합니다. 올바르게 선택하세요. 접촉기와 퓨즈가 각각 제 역할을 하여 보호 계층을 구축합니다. 잘못 선택하면 최선의 보호가 실패하고 최악의 경우 장비가 파괴됩니다.

갤럭시 퓨즈 – 고품질 퓨즈에 대한 40년 이상의 헌신은 충전소 및 에너지 저장 시스템을 위한 안전하고 신뢰할 수 있는 회로 보호 솔루션을 제공하는 데 전념해 왔습니다.

퓨즈 선택 또는 접촉기 조정에 대한 기술 지원을 받으려면갤럭시 퓨즈 기술팀에 문의하세요.
